高光譜遙感技術助力農作物精細分類
在之前的《【行業專題】新疆到底種了多少棉花？遙感技術告訴你》，我們探討了如何利用高光譜遙感影像數據估算農作物面積。文中提到，高光譜遙感技術可以客觀、準確、及時地提供農作物生態環境和作物生長的各種信息，它是精確農業獲得田間數據的重要來源。本期案例，我們就來探討一下，如何利用高光譜遙感影像數據進行農作物精細分類。
農作物精細分類對于農作物長勢監測、產量預估、災害評估、保障國家糧食安全具有重要意義。同時也是農業生產過程中合理分配資源、精準施肥的重要依據。隨著空間技術的發展，利用高光譜遙感衛星實時對地觀測，通過分析高光譜遙感影像數據進行農作物精細分類逐漸成為一種主流方式。

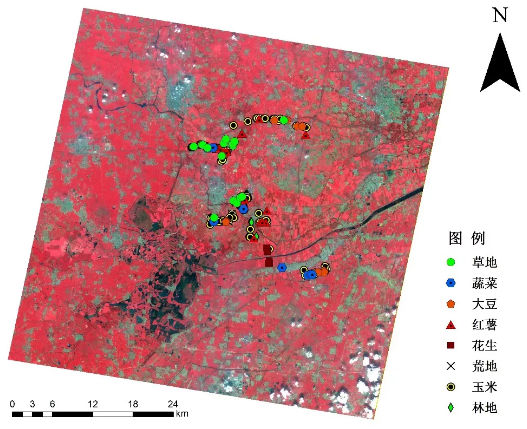

本次的案例我們采用“珠海一號”高光譜衛星OHS-2（貴陽一號）的影像——河北雄安新區，作為實驗區域。高光譜遙感影像數據經過輻射定標，并在定標結果的基礎上進行了FLAASH大氣校正。為了實驗的準確性，我們還對研究區域進行實地調查，調查樣點如圖1所示。
圖為“珠海一號”衛星星座傳回的衛星圖片：河北雄安新區
圖（1）
去云處理

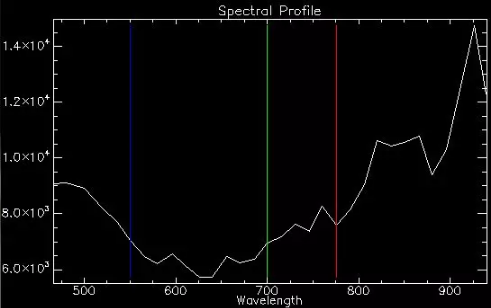

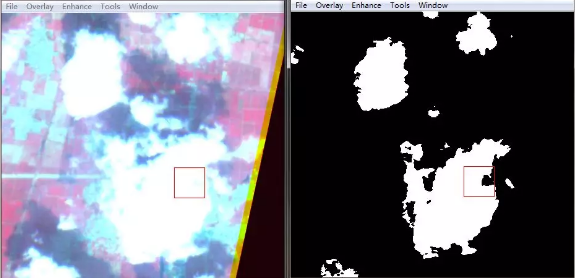

從圖1的“珠海一號”高光譜遙感衛星影像中可以看到，研究區域的東南區域存在部分云量，在分類之前需要先將云掩膜去除。云的光譜特征曲線如圖2所示，云的反射率在480nm~866nm之間具有較高的值，而在紅光范圍內640nm附近處于相對較低的反射率。根據這一特點，將云提取出來。結果如圖3所示。
圖（2）
圖（3）
分類過程

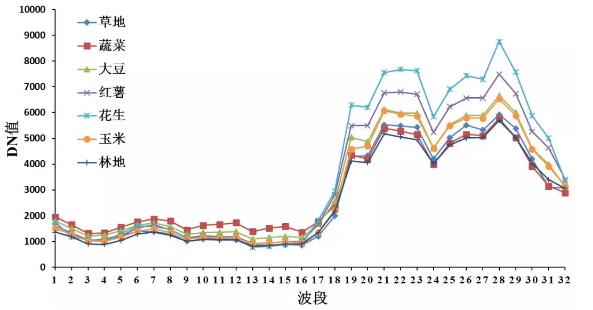

我們將實地提取的農作物進行分析得出平均光譜，如下圖所示，將農作物分為玉米、紅薯、大豆、花生、蔬菜、草地、林地、其他植被和非植被（水體、建筑、裸地和道路）。
影像中不同地物的光譜特征曲線
圖（4）
分析方法
（1）首先利用歸一化植被指數NDVI，進行區分遙感影像中的植被與非植被。
計算公式：
NDVI=(NIR-RED)/(NIR+RED)
NIR為地物在近紅外波段的反射值，RED為地物在紅光波段的反射值。
-1<=NDVI<=1，負值表示地面覆蓋為云、水、雪等，對可見光高反射；NDVI=0表示有巖石或裸土等，NIR和RED近似相等；NDVI為正值，表示有植被覆蓋，且隨覆蓋度增大而增大；

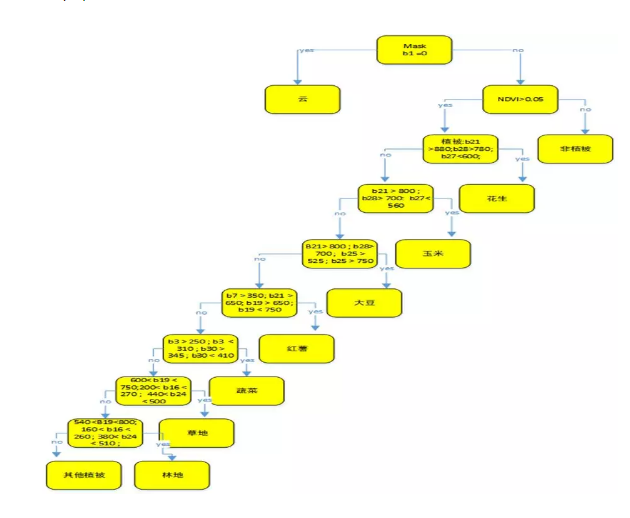

（2）根據圖（4）各地物光譜以及NDVI特征構建分類決策樹進行農作物分類，決策樹如下圖（5）所示：
圖（5）

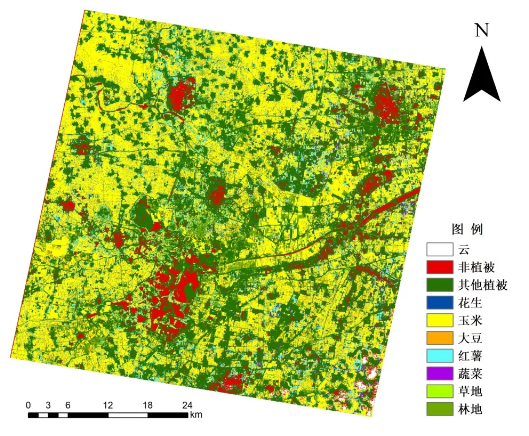

通過圖（5）的分類決策樹進行分類法得到圖（6）的分類結果。
分類精度評價

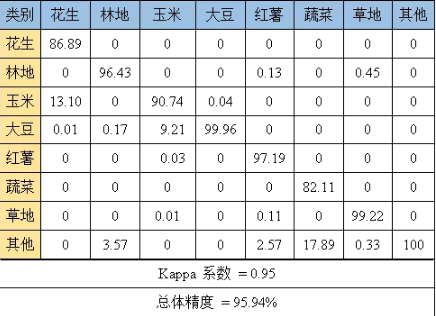

實驗利用“珠海一號”高光譜遙感衛星影像數據，結合實地調查樣點，基于決策樹分類方法，對研究區土地覆蓋類型進行分類，利用驗證樣點基于混淆矩陣并利用實測點對分類結果進行精度驗證Kappa系數為0.95，總體精度達95.94%，精度評價結果如下表1所示，其中花生、玉米、大豆、紅薯、蔬菜具有較高的分類精度，花生和玉米存在小部分混分，由于遙感影像不可避免會存在“同譜異物”現象，導致蔬菜和其他植被存在混分現象。
表1 分類結果精度驗證（%）
農作物面積統計
根據分類結果對研究區農作物面積進行統計，利用像元數乘以單位像元面積（“珠海一號”高光譜衛星分辨率為10米），即乘以10米×10米。
表2 研究區農作物面積統計
從表2可以看出，研究區中玉米面積占農作物比例最大，達到65.89%，面積為997.64km2。而蔬菜面積所占比例最小，為2.53%，面積為38.32km2。
結語：隨著國家空間基礎設施建設的完善和物聯網、互聯網＋、大數據、人工智能等技術的發展，以及精準農業和智慧農業發展的需求，農業高光譜遙感技術將會得到更廣泛地應用。
